1 適用范圍
適用于鋁件和鋅件及其鋁合金件鉻酸鹽處理，可與噴漆和噴塑等工藝配套。
2 主要特點
2.1 槽液配制方法簡單，性能穩(wěn)定，使用壽命長，生產(chǎn)效率高，成本低。
2.2 可在常溫或低溫條件下工作，槽液控制簡單易行，噴淋、浸漬、涂刷均可。
2.3 膜層致密均勻，防腐性能好，外觀可從金黃色至彩虹色，膜層質(zhì)量0.1～1.0g/m2,與油漆和塑料涂層的附著力強。
3 主要技術指標
序 號 | 項 目 | 指 標 |
濃縮液
| 外觀 | 棕黃色液體 |
Cr6+濃度(點) | 470～520 | |
配制濃度（%） | 3 | |
工作液
| Cr6+濃度(點) | 9～18 |
pH值 | 1.5～2.5 | |
處理溫度（℃） | 20～40 | |
時間（min） | 噴淋：2～3，浸漬：3～5 |

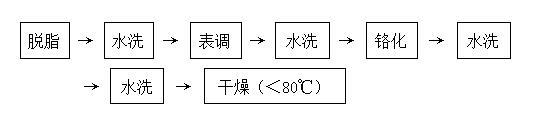

4 工藝流程
5 配制與維護
5.1 配制方法
以配制1m3槽液為例：①槽中加入1/3的水，再加入XH-3B型濃縮液30kg，加入清水至1m3攪勻；②取樣檢測鉻離子濃度和pH值即可。
5.2 調(diào)整
槽液的維護由鉻離子濃度和pH值的指標來控制，對于1m3的槽液的調(diào)整方法為：提高鉻離子濃度1點，約需補加XH-3B型濃縮液2.3kg，pH值的調(diào)整可用磷酸。
5.3 槽體制作材料
槽體、掛鉤、筐籃應用不含增塑料的堅固PVC材料或奧氏體不銹鋼制作。
5.4 鉻(Cr6+)的測定方法
用移液管吸取10毫升工作液于250毫升錐形瓶中，用50毫升蒸餾水稀釋；加20毫升25%的H2SO4，再加2～3克KI，放置一分鐘；緩慢地用0.05mol/L的Na2S2O3滴定，直至褐色變?yōu)辄S色；再加入1～2毫升1%的淀粉溶液，然后繼續(xù)滴定，直至溶液從黑色轉(zhuǎn)變?yōu)闇\綠色，所用去的0.05mol/L的Na2S2O3溶液的毫升數(shù)即為鉻(Cr6+)的點數(shù)。
6 包裝儲存
20kg塑料桶包裝，儲存于陰涼通風處，防止破損泄漏，防止與食物等物品接觸。
7 注意事項
溶液中含有鉻離子和氟離子，在使用過程中要重視勞動保護和環(huán)保工作，注意戴好護目鏡、橡皮手套、穿好防酸服，防止與皮膚直接接觸，注意空氣流通。裝卸時輕拿輕放，防止破損飛濺到眼睛里，如接觸皮膚或眼睛立即用水沖洗。
