1 適用范圍
銅及銅合金零件具有良好的傳熱、導(dǎo)電、壓延等物理機械性能，但在空氣中不穩(wěn)定易氧化；在含有SO2、H2S等腐蝕性介質(zhì)的大氣中易受到強烈腐蝕。為了提高銅及銅合金零件的保護(hù)性與裝飾性能，必須要對其進(jìn)行鈍化，它廣泛地用于電器、儀表、電子工業(yè)和日用五金等銅零件的表面防護(hù)處理。
2 主要特點
2.1 在銅及銅合金表面生成一層致密的鈍化膜，能防止基體在大氣中變色而遭受銹蝕。
2.2 低鉻鈍化液Cr6+含量低，故產(chǎn)品價格較高鉻型低，污水處理工作量較高鉻型小。
2.3 用量少，使用成本低。
3 主要技術(shù)指標(biāo)
序號 | 項 目 | 指 標(biāo) |
1 | 外觀 | 暗紅色液體 |
2 | 配制濃度（%） | 2 |
3 | 工作液pH值 | 1.5～2.0 |
4 | 處理溫度（℃） | 常溫 |
5 | 處理時間（s） | 10～15 |
6 | 使用方法 | 浸漬 |

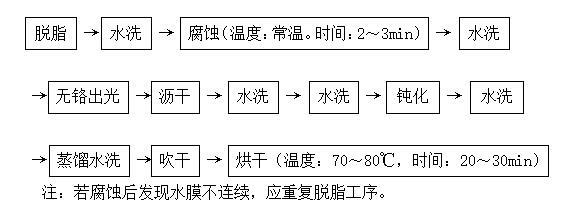

4 處理工藝
5 配制與維護(hù)
5.1 無鉻出光液的配制與維護(hù)，見祥和牌XH-81型銅件無鉻出光劑說明書5.1、5.2、5.3。
5.2 低鉻鈍化液的配制：先加入總體積1/2左右的自來水，將計量好的XH-83濃縮液加入，加足余量水，并充分?jǐn)嚢?，測定pH值，符合工藝要求即可生產(chǎn)。當(dāng)pH值升至上限時，按比例補充XH-83濃縮液。
6 包裝儲運
20kg聚乙烯塑料桶包裝，儲存于陰涼干燥處，注意防止破損泄漏。
7 注意事項
裝卸時輕拿輕放，防止破損飛濺到眼睛里，配制或使用過程中應(yīng)配戴防護(hù)用品（如耐酸橡膠手套，工作服），如接觸皮膚或眼睛立即用水沖洗。
