1 適用范圍
銅及銅合金零件具有良好的傳熱、導(dǎo)電、壓延等物理機(jī)械性能，但在空氣中不穩(wěn)定易氧化；在含有SO2、H2S等腐蝕性介質(zhì)的大氣中易受到強(qiáng)烈腐蝕。為了提高銅及銅合金零件的保護(hù)性與裝飾性能，必須要對(duì)其進(jìn)行鈍化，它廣泛地用于電器、儀表、電子工業(yè)和日用五金等銅零件的表面防護(hù)處理。眾所周知，無論采用何種鈍化工藝，零件鈍化前必須要經(jīng)過出光處理。傳統(tǒng)的配方是用高鉻出光液，它存在價(jià)格貴，嚴(yán)重污染環(huán)境，污水處理復(fù)雜，零件不易清洗干凈等缺陷，而無鉻出光液則可以克服上述缺點(diǎn)，適用于銅及銅合金零件鈍化前的無鉻出光處理。
2 主要特點(diǎn)
2.1 在銅及銅合金表面起出光作用，增加零件表面的光潔度，為裝飾鈍化打下良好的基礎(chǔ)。
2.2 出光液中不含Cr6+，使用條件好，環(huán)保效益高。
2.3 使用成本低，管理簡單。
3 主要技術(shù)指標(biāo)
序號(hào) | 項(xiàng) 目 | 指 標(biāo) |
1 | 外觀 | 無色～淡黃色透明液體 |
2 | 濃縮液pH值 | 1.5～2.5 |
3 | 配制濃度（%） | 19 |
4 | 處理溫度（℃） | 常溫 |
5 | 處理時(shí)間（s） | 10～15 |
6 | 使用方法 | 浸漬 |

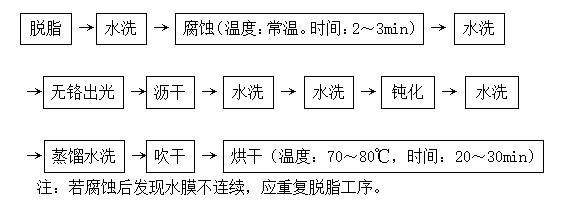

4 處理工藝
5 配制與維護(hù)
5.1 先加入出光槽液總重量10%的自來水。再緩緩加入硫酸16%，邊加邊攪拌，冷卻一段時(shí)間后，再加入磷酸24%、醋酸30%、XH-81型 19%并充分?jǐn)嚢?，加足余量水?dāng)噭颉?/span>
5.2 當(dāng)產(chǎn)品光澤度下降時(shí)，酌情補(bǔ)充出光劑，按比例補(bǔ)充其它各成份。
6 包裝儲(chǔ)運(yùn)
25kg聚乙烯塑料桶包裝，包裝上應(yīng)有排氣孔，屬一級(jí)無機(jī)酸腐蝕性物品，儲(chǔ)存于陰涼、通風(fēng)處，遠(yuǎn)離火種、熱源、易燃物、可燃物，注意防止破損泄漏。
7 注意事項(xiàng)
7.1出光劑屬強(qiáng)腐蝕性物質(zhì)，建議操作時(shí)佩戴防毒面具，穿戴聚乙烯防護(hù)用品，裝卸時(shí)輕拿輕放，防止破損飛濺到眼睛里。
7.2配槽所使用的酸均具有強(qiáng)腐蝕性，配制或使用過程中應(yīng)穿戴耐酸防護(hù)用品；由于加入酸時(shí)都有劇烈放熱反應(yīng)，因此加入時(shí)必須緩慢進(jìn)行，邊加邊攪拌，并且必須是將酸往水里緩緩加入，禁止將水往酸里加；如接觸皮膚或眼睛立即用水沖洗。
